LVM le gestionnaire de volumes logiques sous GNU/Linux

1. Introduction

La gestion des disques et de l'espace de stockage peut vite devenir un casse-tête sur un serveur notamment lorsque l'on se rend compte après coup que le partitionnement choisi sur le disque dur n'était pas pertinent ou que l'une des paritions est saturée.

Heureusement sur GNU/Linux, une solution géniale existe ! Elle se nomme Logical Volume Manager (LVM). Elle pourra vous sauver la mise dans bien des situations stressantes et compliquées.

2. Historique

À la fin des années 1990, IBM a libéré le code source de son gestionnaire de volumes logiques (LVM) et de son système de fichiers journalisé (JFS) afin de les porter sur Linux. Cette initiative a permis d’intégrer LVM dans le noyau Linux, offrant ainsi une solution flexible pour la gestion des espaces de stockage, notamment la possibilité de redimensionner dynamiquement les partitions et de créer des volumes s’étendant sur plusieurs disques physiques.

Puis LVM 2 a été proposée et ajoute des fonctionnalités supplémentaires extrêmement puissantes telles que les snapshots et le thin provisioning (création de volumes n'utilisant que l'espace en cours d'utilisation, ex : un volume logique de 30 Go qui ne disposera que de 8Go d'espace utilisé aura une taille de 8 Go et pourra augmenter dynamiquement).

LVM 2 est un outil présent sur la majorité des distributions GNU/Linux modernes dont Debian.

3. Comment fonctionne LVM 2 ?

Voici les éléments clés de l’architecture de LVM2 :

  • Physical Volumes (PV) : Ce sont les disques physiques ou partitions qui serviront de base pour LVM2. Ils peuvent être de différents types (HDD, SSD, etc.).

  • Volume Groups (VG) : Un Volume Group regroupe plusieurs Physical Volumes en un seul espace logique. C’est une sorte de “pool” dans lequel on peut puiser pour créer des volumes logiques.

  • Logical Volumes (LV) : Les Logical Volumes sont des morceaux du Volume Group. Ce sont eux que vous formatez et montez pour y stocker vos données. Ils fonctionnent comme des partitions, mais avec beaucoup plus de flexibilité.

  • Thin Provisioning : C’est une fonctionnalité avancée qui permet de créer des volumes logiques sans allouer immédiatement tout l’espace. Pratique pour optimiser l’utilisation des ressources.

  • Snapshots : Ce sont des copies instantanées d’un volume logique. Parfait pour sauvegarder ou tester des modifications.

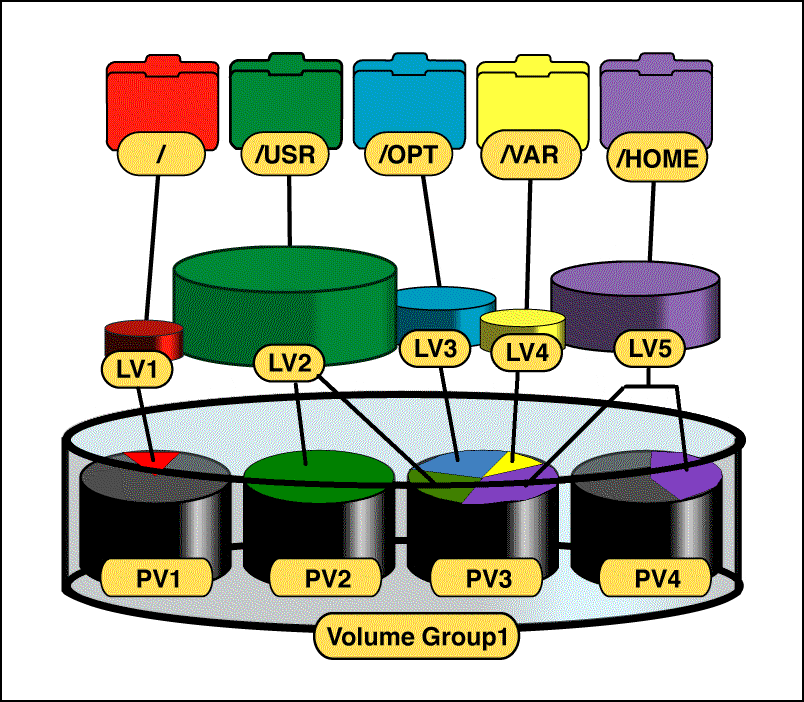

Voici un schéma de principe expliquant le fonctionnement de LVM 2 :

4. Les commandes liées à l'utilisation de LVM 2

Installer LVM 2 sur Debian si nécessaire

sudo apt update
sudo apt install lvm2

Analyse des disques existants sur le système

 sudo lsblk

On peut également utiliser l'outil historique fdisk.

sudo fdisk -l

Convertir des disques ou des partitions en Physical Volumes (PV)

sudo pvcreate /dev/sda /dev/sdb /dev/sdc /dev/sdd

  Physical volume "/dev/sda" successfully created.
  Physical volume "/dev/sdb" successfully created.
  Physical volume "/dev/sdc" successfully created.
  Physical volume "/dev/sdd" successfully created.

Si l'on souhaite initialiser un seul disque ou une seule partition :

sudo pvcreate sde
sudo pvcreate sde1

Obtenir les informations concernant les PVE

sudo pvdisplay

Création d'un Volume Group (VG)

sudo vgcreate Data /dev/sda /dev/sdb /dev/sdc /dev/sdd
  Volume group "Data" successfully created

Obtenir les informations concernant les VG

sudo vgdisplay

Ajout du nouveau disque dans un groupe de volumes existant

sudo vgextend Data /dev/sde

Création de volumes logiques (LV)

sudo lvcreate -L 250G -n MySQLData Data

Obtenir les informations concernant les LV

sudo lvdisplay

Formatage des volumes logiques (LV) en ext4 ou en btrfs

sudo mkfs.ext4 /dev/Data/MySQLData

sudo mkfs.btrfs /dev/Data/MySQLData

Montage des volumes logiques sur le système

sudo mkdir -p /bdd
sudo mount /dev/Data/MySQLData /bdd

Si vous souhaitez rendre les points de montage persistants (automatiquement montés au démarrage de l'OS), il est nécessaire d'ajouter une ligne spécifique dans le fichier /etc/fstab.

Pour vérifier si le montage est effectif, vous pouvez utiliser les commandes df ou mount.

Augmentation de la taille d'un volume logique

sudo lvextend -L +20G /dev/Data/MySQLData

Après avoir agrandi le volume logique, il est nécessaire de redimensionner le système de fichier utilisé

sudo resize2fs /dev/Data/MySQLData

Attention

Avec le système de fichier BTRFS la commande sera différente !

sudo btrfs filesystem resize max /var/lib/mysql

Réduction de la taille d'un volume logique

Attention

La réduction d'un volume logique n'est pas anodin et peut entrainer des problèmes dont la perte ou la corruption de données. Réalisez cette opération avec prudence.

sudo resize2fs /dev/Data/MySQLData 30G
sudo lvreduce -L 30G /dev/Data/MySQLData

Avec BTRFS la commande sera là encore différente.

sudo btrfs filesystem resize -30G /var/lib/mysql
sudo lvreduce -L 30G /dev/Data/MySQLData

Suppression d'un volume logique

sudo umount /bdd
sudo lvremove /dev/Data/MySQLData

Suppression d'un groupe de volume

sudo lvremove /dev/Data
sudo vgremove Data

Surveiller l'état des volumes

sudo lvscan

5. Les snapshots

LVM permet de réaliser des clichés instantanés de volumes logiques (snapshots). Les snapshots sont des volumes logiques "spéciaux". Ce LV "snapshot" ne contient pas de système de fichiers et ne peut donc pas être monté. Il va stocker uniquement les modifications de données (ajout/suppressions). On définira une taille à ce volume logique de type snapshot, mais cette valeur n'agrandira pas le volume logique initial évidemment

Dans un premier temps, il faut s'assurer qu'il reste de la place dans le groupe de volume afin de pouvoir créer un nouveau volume logique dédié aux snpashots.

sudo vgs

Il faut identifier ensuite le volume logique pour lequel on veut créer un instantané.

sudo lvs

Création du snapshot

sudo lvcreate -L 10G -s -n snapbdd /dev/Data/MySQLData

On va créer ici un nouveau volume logique de 10 Giga dédié aux snapshots de MySQLData. Les 10 Giga ne seront pas directement mobilisés. Au fur et à mesure des modifications dans MySQLData, snpbdd grossira et utilisera de plus en plus d'espace libre.

La taille va augmenter à chaque modification sur le système de fichier concerné : création, modification, suppression de fichiers. Il peut donc théoriquement avoir besoin de plus de place sur le LV "snapshot" que de place initiale sur le LV source. Il s'agit du même mécanisme que les snapshots de machine virtuelle.

Restaurer un snapshot démontable

Si l'on ne souhaite pas conserver les modifications réalisées après le snapshot, on va restaurer le volume logique dans son état antérieur.

sudo umount /bdd
sudo lvconvert --mergesnapshot /dev/Data/snapbdd
sudo mount /bdd

Restaurer un snapshot non démontable

Dans le cas d'un snapshot de la racine par exemple, ou d'un volume utilisé par des processus qu'on ne peut stopper, on va lancer directement la commande lvconvert.

sudo lvconvert --mergesnapshot /dev/Data/snapbdd
sudo shutdown -r shutdown

Pour prendre en compte la restauration, nous n'aurons pas d'autre choix que de redémarrer la machine.

Fusionner le snapshot

Si après des modifications, on souhaite garder les données en l'état, on va supprimer le snapshot réalisé précédemment. Le LV d'origine et le LV snapshot seront fusionnés.

sudo lvremove /dev/Data/snapbdd
